今天這篇文章主要是歸納總結一下芯片封裝過程中時常會遇到的樹脂溢出問題[RBO(Resin Bleeding Out)，或稱ERO (Epoxy bleed out)]。

隨著微電子繼續向更小的外形、更高的可靠性和更好的性能發展，RBO的控制對在芯片封裝尤其是在多芯片封裝變得越來越重要。

RBO簡介

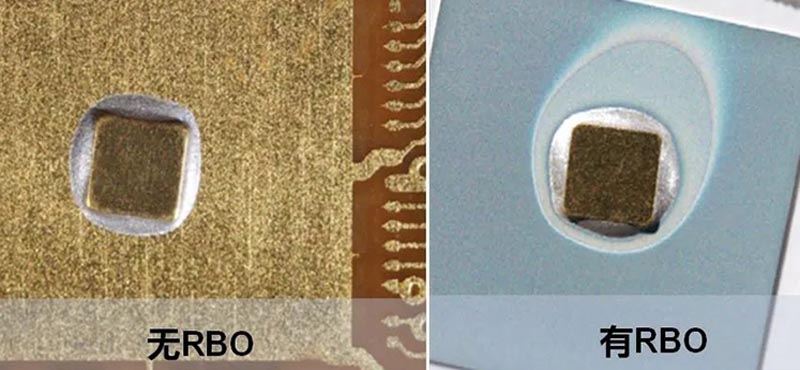

將膠粘劑點到基板或粘接界后，樹脂從膠粘劑中遷移出來，在芯片周圍擴散，形成澄清無色或者琥珀色的有機污染狀的環狀陰影，如上圖.

當樹脂嚴重?cái)U(kuò)散時會嚴重影響后續的打線（wire bonding)，密封（Sealing ‘molding) 等工藝.

當膠粘劑點到基板框架上，膠水通常會部分濕潤基板表面。膠水與基板之間的粘合力導致粘貼擴散，而膠粘劑自身的聚力將保持成分在一起，避免與框架表面接觸。

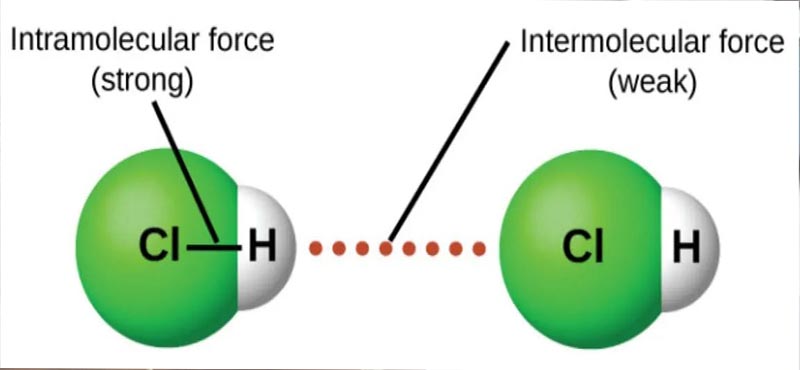

粘合力和凝聚力是相互交際的力量，如氫粘結力和范德瓦爾斯力。因此，濕潤程度將取決于粘合力和凝聚力之間的平衡。當配方中的一些成分原料對基材的粘合力強

于粘貼內的凝聚力時，就會RBO。    RBO的驅動力是通過濕潤來最大限度地減少基材的表面能量。

目前芯片尺寸越來越小，對RBO容忍度也越來約低

值得注意的是，需要合理區分是RBO還是加熱氣流的影響，

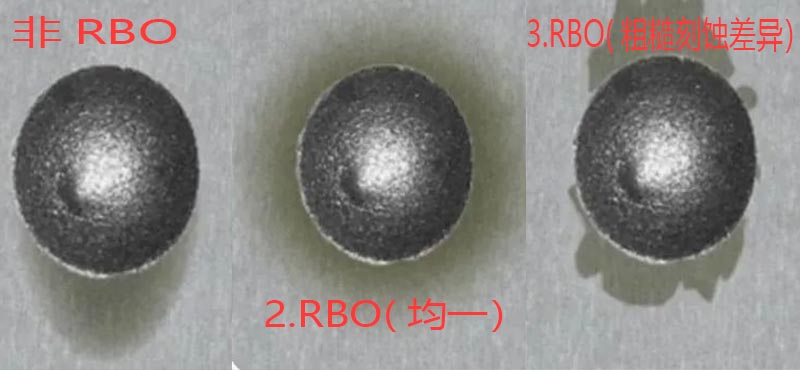

1.非RBO

2.RBO(均一）

3.RBO(粗糙刻蝕差異）

如圖：

造成RBO原因

導致樹脂溢出RBO的原因有很多，包括液體浸潤的的熱力學原理（表面張力），膠粘劑/基板的性能，以及膠粘劑固化流程等

2.1 基材的表面能/張力差異影響

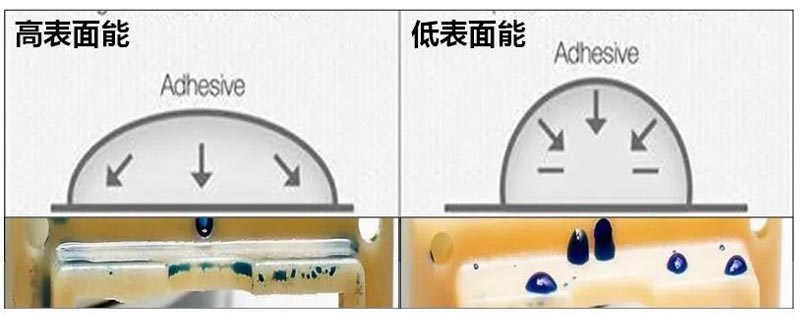

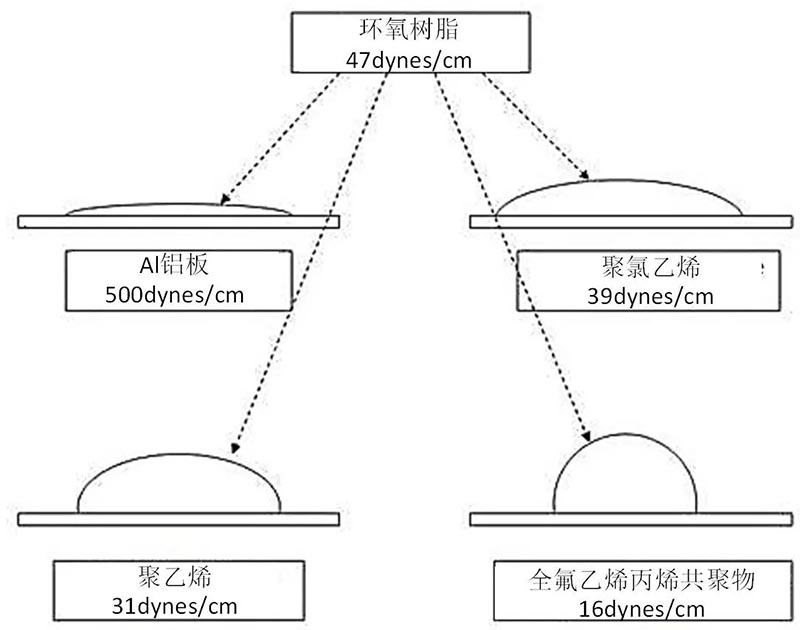

通常，粘接的基材表面要比膠粘劑的表面能要高，這樣才能夠很好的潤濕基材，達到理想的粘接效果。

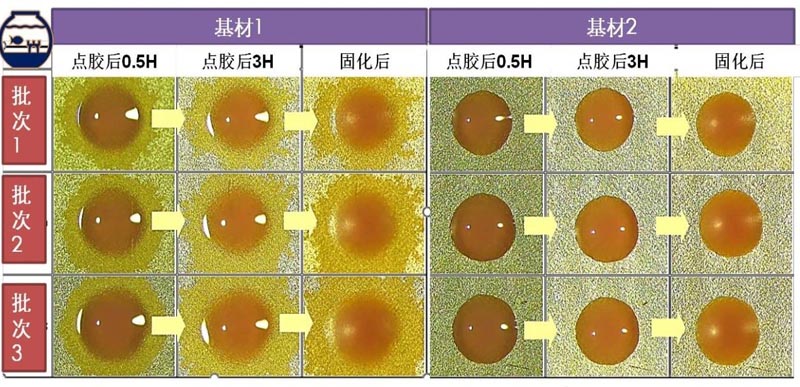

即使是同一款膠水， 在不同表面能的基材上的RBO表現不盡相同，尤其是在Au金的界面上，會更加明顯.

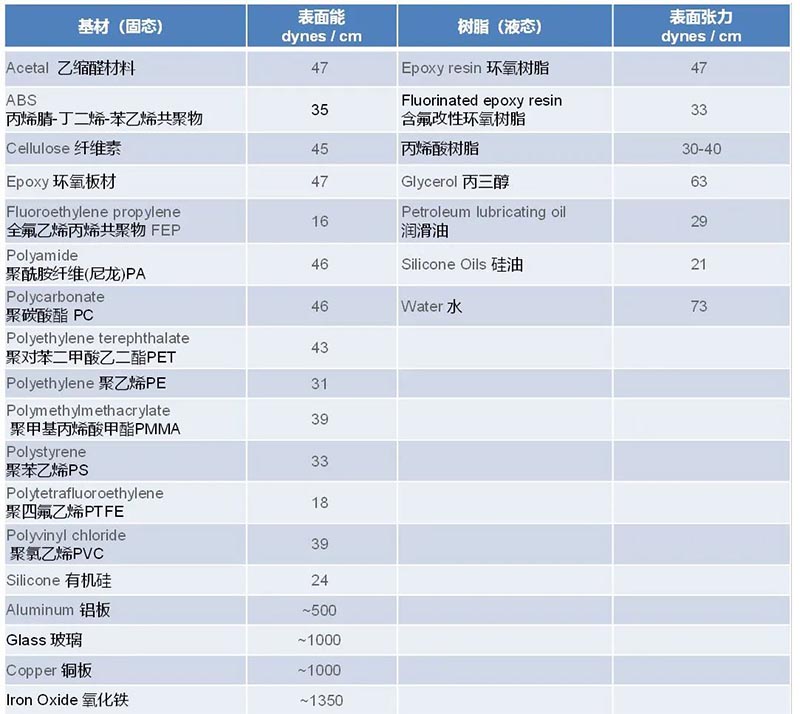

客戶端的工藝不同，選擇的粘接界面也會多種多樣，時常發生彼之蜜糖，我之砒霜（附上一些基板 和樹脂的表面張力數據）

2.2  膠粘劑的表面張力影響

膠粘劑通常是由2種或多種樹脂混合均勻組成，如果其中一種或幾種樹脂對基材表面的親和力大于其自身凝聚力（表面張力），樹脂從自身溢出，RBO就會發生。

一般來說，低粘度的膠粘劑會比高粘度的膠粘劑更容易發生RBO，主要是受毛細現象和膠粘劑本身的浸潤動力影響，同時，密度差異，樹脂高分子的分子量分布，

填料的種類等因素也會影響RBO現象。

補充：表面張力受溫度影響，所以當看到表面張力的數值時必須標明所對應的溫度，一般情況下，表面張力隨著溫度的升高而降低，直到某一臨界溫度時

達到0，所以為什么有些黏合劑，在高溫固化的粘接強度比常溫固化要好，也跟表面張力更低潤濕性更好有關吧。

2.3 膠水固化工藝影響
待續.........
